稷械超聲波科技(上海)有限公司主營:超聲波焊接機、超聲波熔接機、超聲波塑料焊接機,可定制各種頻率的超聲波模具!
超聲波焊接機工作原理

首頁>焊接技術>超聲波焊接機工作原理

超聲波塑料焊接機的工作原理

作者:稷械超聲波 發布時間:23-04-17 點擊:560

     超聲波塑料焊接原理:由發生器產生由15KHz/20KHz、30KHz、40KHz,的高壓,高頻信號,通過換能系統,把信號轉換為高頻機械振動,加于塑料制品工件上,通過工作表面及內在分子間的磨擦而使傳導到接口的溫度升高,當溫度達到此工件本身的熔點時,使工件焊接口迅速溶化,繼而填充于接口間的空隙,當振動停止,工件同時在一定的壓力下冷卻定型,便達成完美的焊接。

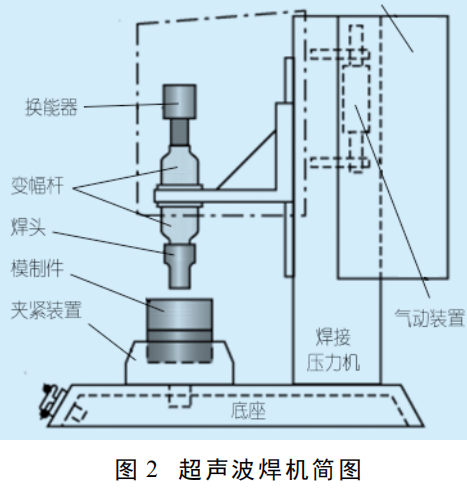

  超聲波塑料焊接機由氣壓傳動系統、控制系統、超聲波發生器、換能器及工具頭和機械裝置等組成。



 1、氣動傳動系統



  包括有:過滹器、減壓閥、油霧器、換向器、節流閥、氣缸等。



  工作時首先由空壓機驅動沖程氣缸,以帶動超聲換能器振動系統上下移動,動力氣壓在中小功率的超聲波焊接中氣壓根據焊接需要調定。



2、控制系統



  控制系統由時間繼電器或集成電路時間定時器組成。主要功能是:一是控制氣壓傳動系統工作,使其焊接時在定時控制下打開氣路閥門,氣缸加壓使焊頭下降,以一定壓力壓住被焊物件,當焊接完后保壓一段時間,然后控制系統將氣路閥門換向,使焊頭回升復位;二是控制超聲波發生器工作時間,本系統使整個焊接過程實現自動化,操作時只啟動按鈕產生一個觸發脈沖,便能自動地完在本次焊接全過程。整個控制系統的順序是:電源啟動一觸發控制信號 氣壓傳動系統,氣缸加壓焊頭下降并壓住焊觸發超聲發生器工作,發射超聲并保持一定焊接時間 去除超聲發射 繼續保持一定壓力時間 退壓,焊頭回升 焊接結束。



3、超聲波發生器



  功率較大的超聲波塑料焊接機,超聲波發生器信號采用頻率自動跟蹤電路,使發生器輸出的頻率基本上與換能器諧振頻率一致。



4、換能器



  超聲波塑料焊接機用的換能器包括二個部分:1壓電部分2固定部分,壓電部分:超聲波換能器;



固定部分:超聲波變幅器。換能器通過電能轉換為一定機械振動能,傳輸到超聲波變幅器,由變幅器增加或者減小振動能量。





超聲波焊頭



  對不同的焊接對象需要有不同工具頭,不管是近場焊接還是傳輸焊接,只有半波長的工具頭才能使焊接端面達到最大的振幅。工具頭,有帶振幅放大的和不帶振幅放大的兩種,塑料焊接機用聲學系統工具頭,所用材料通常為鋁合金,其端面鍍硬質合金,功率較大時也有用鈦合金材料制成的,該材料疲勞強度比鋁合金高一倍多。



超聲波塑料焊接機的工作原理:



  當超聲波作用于熱塑性的塑料接觸面時,會產生每秒幾萬次的高頻振動,這種達到一定振幅的高頻振動,通過上焊件把超聲能量傳送到焊區,由于焊區即兩個焊接的交界面處聲阻大,因此會產生局部高溫。又由于塑料導熱性差,一時還不能及時散發,聚集在焊區,致使兩個塑料的接觸面迅速熔化,加上一定壓力后,使其融合成一體。當超聲波停止作用后,讓壓力持續幾秒鐘,使其凝固成型,這樣就形成一個堅固的分子鏈,達到焊接的目的,焊接強度能接近于原材料強度。超聲波塑料焊接的好壞取決于換能器焊頭的振幅,所加壓力及焊接時間等三個因素,焊接時間和焊頭壓力是可以調節的,振幅由換能器和變幅桿決定。這三個量相互用有個適宜值,能量超過適宜值時,塑料的熔解量就大,焊接物易變形;若能量小,則不易焊牢,所加的壓力也不能達大。這個最佳壓力是焊接部分的邊長與邊緣每1mm的最佳壓力之積。超聲波焊接是熔接熱塑性塑料技制品的高科技技術,各種熱塑性膠件均可使用超聲波焊接處理,而不需加溶劑,粘接劑或其他輔助品,其優點是增加多倍生產率,降低成本,提高產品質量。


?
